溶存酸素モニター

  サニタリー対応隔膜式溶存酸素センサー



  モニター DC-5110-H

  センサー OxyFerm FDA VP



DC-5110-H + Oxysens 投げ込み形隔膜式溶存酸素センサー










高温プロセス測定パッケージ





ハミルトン社溶存酸素センサーシリーズで、サニタリー分野における標準的なセンサーであるオキシファームFDAをモニターとパッケージ化し



ました。



本センサーは高い衛生基準が要求される製薬、食品、バイオ製品のプロセスに適合する品質を持ち、また低濃度域で安定した測定を行えます。



サニタリー対応ということで、SIP、CIP、オートクレーブに対応します。



 ・ センサーシャフト径は12mmを採用、信号接続部はVPコネクターとし着脱を用意としています。



 ・ 酸素透過膜はFDA承認取得済みの素材となっています。また高い洗浄性を持ちます。



 ・ SIP及びCIP、オートクレーブに対応します。



 ・ 非常にゼロ点のドリフトが少なく、早い応答特性を持ちます。



 ・高温のプロセスでの溶存酸素測定









パッケージ内容



 パッケージコード:STX-DO-110



 標準価格 493,500円(税別)




 (1)溶存酸素モニター(DC-5110-H)



 (2)センサー オキシファームFDA VP120 (MS-DO-M-05)



 (3)卓上スタンド(STX-DO-120)



 (4)電源ケーブル



 (5)その他付属品(取扱説明書、校正証明書)







 *モニターをパネルへ取り付ける場合は卓上スタンドは不要です。







<単体価格>



 名称



製品コード



標準価格(税別)



 溶存酸素モニター





DC-5110-H



138,000円



 センサー オキシファームFDA VP120

 (メーカー P/N: 237540)



MS-DO-M-05



350,000円



 センサーケーブル

  センサー側 VP6メスコネクター付き

  モニター側 オープンエンド

  長さ:5m(他の長さはありません)

 (メーカーP/N 355110)







MS-SK-B-03





46,500円



 卓上スタンド





STX-DO-120



13,500円



 12mmタイプセンサー保護管(透明PVC製)





ST-PH-SH-01





11,000円



<消耗品>



 名称



製品コード



標準価格(税別)



 オキシファームFDA隔膜キット  3回分



  FDA隔膜キャップ x 3

  隔膜O-リング x 3

  センサーO-リングx 3

  φ25mm O-リングx 1

  オキシライト電解液 5mL

  ピペット

 (メーカーP/N 237140)





MS-DO-O-01



76,000円



 オキシライト電解液 30mL

 (メーカーP/N 237118)




MS-DO-O-03



9,800円



 交換用カソード電極(青)

 (メーカーP/N 237306)





MS-DO-O-05



164,000円





* 以下のオキシファームFDAセンサーについてはお問い合わせください。

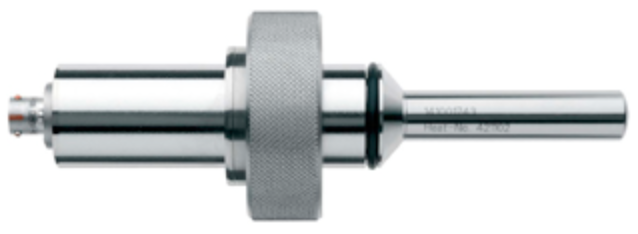

 G1-1/4"取り付け、T82/D4コネクターのオキシファームFDA XL

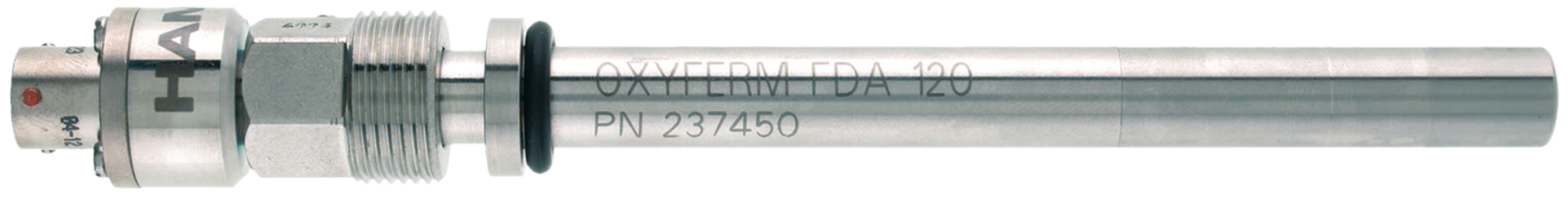

 PG13.5取り付け、T82/D4コネクターのオキシファームFDA















仕様



・溶存酸素モニター DC-5110-H



 DC-5110-H 溶存酸素モニター 仕様





 DC-5110 寸法











・膜式溶存酸素センサー OxyFerm FDA VP



測定仕様



  測定範囲: 0.01~40.00mg/L



  流速: 0.03m/s以上



  測定温度範囲: 0~130℃



  耐圧: 400KPa



  最大二酸化炭素分圧: 1KPa



  温度センサー: NTC22K



  温度応答: 3.1%/K



  流速応答: <5%@25℃



  寿命: 飽和酸素水、25℃測定で2年(溶存酸素濃度が高いほど寿命は短くなります)



  劣化判定基準: ゼロ点からスパン点の90%への到達が1分を超える場合は消耗品交換になります。



材質



  電極: プラチナ(作用極)、銀(対極)を採用。



  電解液: オキシライト (水酸化カリウム、モリブデン酸二ナトリウム二-2水和物含有)



  接液部: シリコン、ステンレス1.4435(SUS316相当)



  O-リング: EPDM USP Class IV, FDA認証取得品


  金属部表面仕上げ: Ra<0.4μm(N5)



その他



  大気中酸素による電流: 40〜80nA


  酸素消費量: 20ng/h (大気、25℃)


  残留電流: 大気酸素濃度における電流の0.1%未満


  ゼロ点のずれ: 大気酸素濃度における電流の0.1%未満


  感度のずれ: 1%/週未満 条件:室温で一定の測定状態


  ATEX認証: ガス: CE 0035 II 1/2 G Ex ia IIC T4/T5/T6 Ga/Gb


        塵埃: CE 0035 II 1/2 D Ex ia IIIC T x °C Da/Db





  その他シャフト長さ:160mm, 225mm, 325mm, 425mmがあります。お問い合わせください。

















DC-5110-H / ハミルトン オキシファームFDA 応答特性 (平均化処理は5秒設定です)



















資料







  電解液 オキシライト 安全データシート(HAMILTON Oxylyte MSDS)
