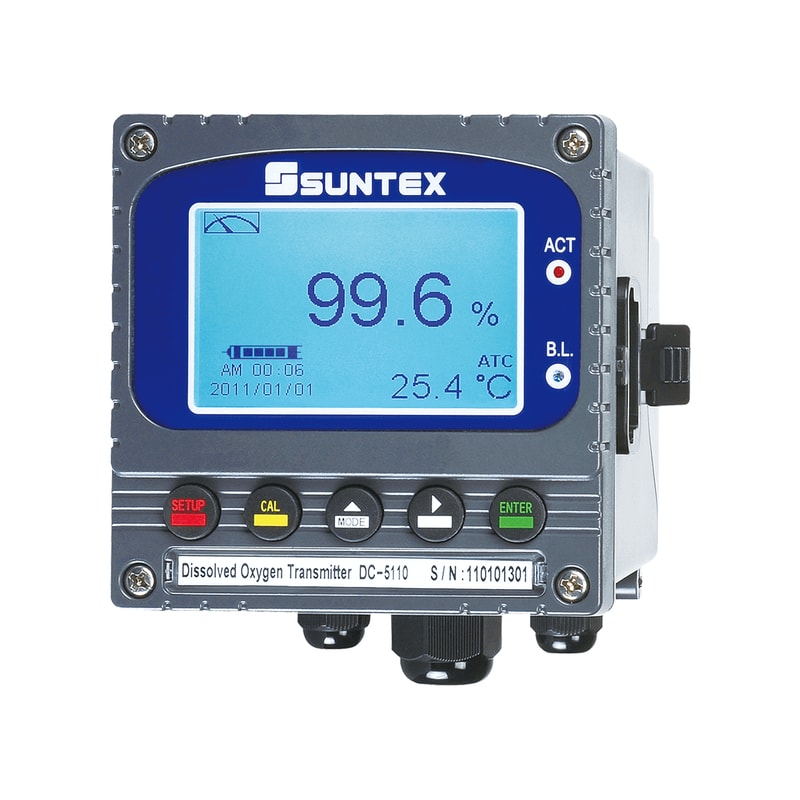

工業プロセス向けDOモニター
DC-5110 / DC-5110-RS

IP65 NEMA4Xの防水性能を備えた96mm角の工業プロセス向け溶存酸素モニターです。

分かりやすいアイコンとメニュー構造で簡単に操作が行えます。

工業プロセスで使用される業界標準の外部出力、自動感知式バックライトとコントラスト調整機能、防水性能によって様々な環境で扱えるようにしています。

DC-5110-RSにはトレンドグラフ機能とModbus通信機能が付きます。

オプションでDC24V駆動モデルも選べます。

特徴

・ガルバニ式とポーラログラフ式測定原理の両方に対応

・絶縁型4-20mAアナログ出力を備えています

・警報または設定値到達用の接点出力を備えています

・防水性能により単体で現場に設置できます

DC-5110-RSの追加機能：

・チャートグラフ表示で経時変化を確認できます

・トレースモードで測定値の履歴曲線を確認できます

・イベントログが記録されます

・ RS-485（Modbus RTU/ASCII）通信機能が付きます

型式	DC-5110	DC-5110-RS
測定レンジ	0.0～600.0 %-saturation / 0.00～60.00 mg/l (ppm)
分解能	0.1 %-sat. / 0.01 mg/l
精度	±0.5% RD (±1Digit)
温度	0.0〜140℃
温度分解能	0.1℃
温度精度	±0.2℃ (±1Digit)
対応温度センサー	NTC30K、NTC22K
塩濃度補正設定	0.0～45.0 ppt
圧力補正設定	0.500～2.500 bar (0.05～0.25MPa)
校正	1点または2点校正
表示	自動感知バックライト、コントラスト調整機能付き大型液晶
	数値表示	数値 / チャート / トレース表示
イベントログ	-	50データ
アナログ出力	絶縁型4-20mA (負荷抵抗 500Ω以下)
	2点	1点
接点出力	リレー接点 2点 (Hi / Lo 選択可) 最大AC240V , 0.5A
洗浄指令出力	リレー接点 1点最大AC240V , 0.5A ON: 0～99分59秒、OFF: 0～999時間59分
デジタル通信	-	RS-485 (Modbus RTU/ASCII)
供給電源	AC100～240V ±10% 50/60Hz / 最大5W
使用環境温度	0〜50℃
設置方法	パネル取付、パイプ取付、壁面取付

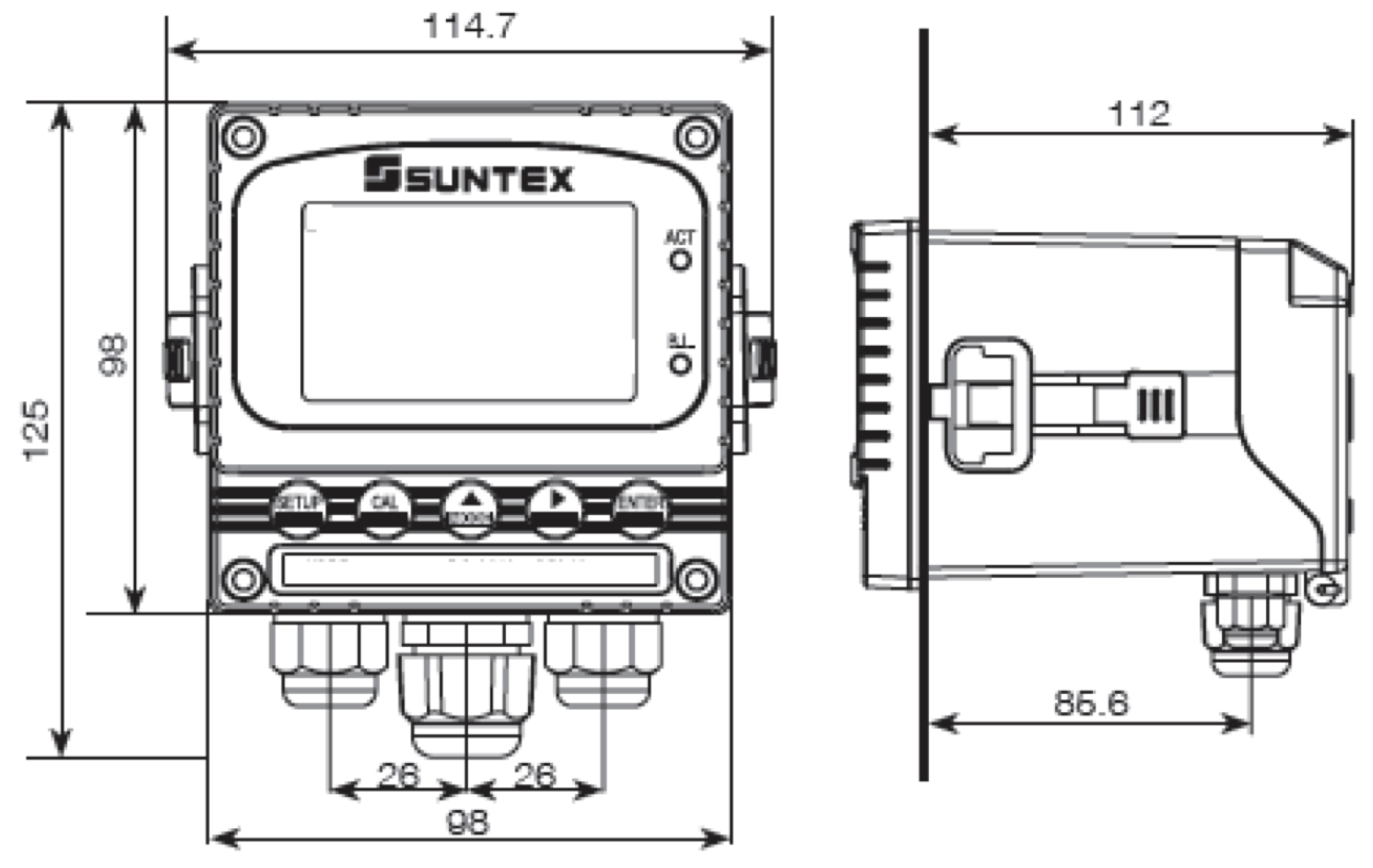

寸法	W98mm x H98mm x D132mm
パネルカット寸法	W93mm x H93mm *1/4 DIN
重量	0.5kg
保護等級	IP65 (NEMA4X)
