よりシンプルに、より簡単に



 アレイ社電源装置、電子負荷装置専用 充放電システム



 セルチャージャー(Cell Charger)
















  二次電池評価をもっと手軽に







 セルチャージャーはアレイシリーズ専用のソフトウェアです。



 アレイ直流電源364XAシリーズと直流電子負荷装置371XAシリーズを組み合わせ、二次電池の基本的な評価試験を



 必要最小限のコストで実現できます。



 個人から研究用途まで幅広くお使いいただけます。



 セルチャージャーでは二次電池の効率的な放電・充電管理のほか、CSV形式のファイルで記録が取れますので



 二次電池の劣化状態を容易に管理することも可能です。



 最大4セット同時に評価試験を行うことができます。



 放電ー充電または充電ー放電試験では一連の試験を繰り返し実行できるサイクルテスト機能を備えています。



 セルチャージャーではニカド電池・ニッケル水素・リチウムイオン電池と主要3種類の蓄電池に対応しています。













  試験モードは4種類から選べます




 放電、充電のほか、放電から充電、充電から放電と連続で行える試験の計4種類
を用意しています。

















  放電試験





 一般的な放電方法である定電流(または定抵抗)による放電試験が行えます。



 作動終止電圧以下になると試験終了です。



 確実に放電することが正しい充電評価に繋がります。















  放電試験の設定画面















  充電 マイナスデルタV制御





 満充電時の降下電圧を利用する充電方式です。



 マイナスデルタV充電方式はニカド電池やニッケル水素電池の急速充電に用いられます。















  マイナスデルタV充電特徴




 ・初期遅延タイマーで充電初期に起こる疑似マイナスデルタVを回避できます。


 ・トータルタイマーで過充電を防ぐ事ができます。



 ・規定の電圧で正確に評価を行うために負荷装置を使って電池の電圧を測定します。









  マイナスデルタV制御の設定画面

















  充電 CCCV制御(定電流定電圧充電)





 定電流から定電圧にシフトする充電方式です。



 CCCV充電はリチウムイオン電池や小型シール鉛蓄電池の充電に用いられます。













  CCCV充電特徴





 ・プリチャージ充電で電池不良判定ができます。



 ・トータルタイマーで過充電を防ぐ事ができます。



 ・充電完了判定には終止電流およびCV充電時間を選択指定できます。



 ・規定の電圧で正確に評価を行うために負荷装置を使って電池の電圧を測定します。



 ・独自機能「CV補正」を搭載。

  電源装置の設定電圧を微調整できるため、規定の電圧で正確に評価することが可能です。









  CCCV制御の設定画面















  サイクルテスト機能



 「充電開始から放電完了」または「放電開始から充電完了」までの流れを指定された回数で繰り返し実行する機能です。

 一定の条件によって繰り返し試験を行うことで電池の劣化推移を評価することができます。



CycleTest









 リアルタイムトレンドを搭載




 試験中のデータはリアルタイムで時系列の変化を確認できます。



 トレンドグラフは直接印刷または画像ファイルで保存できます。



















  データはCSV形式で自動保存



 最も汎用的なCSVというファイル形式を採用していますのでMicrosoft Excelなどでもデータを確認することができます。



















  過去のデータも専用のトレンドグラフで確認




 保存されたCSVファイルをトレンドグラフで確認できます。



 トレンドグラフは直接印刷または画像ファイルで保存できます。









 データリストボタンを押すことで、表形式で数値データを確認することもできます。



















  セルチャージャーに使用する機材





    371XAシリーズ直流電子負荷装置    1台

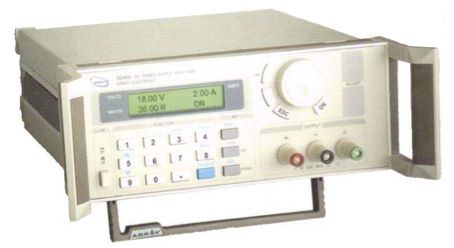

    364XAシリーズ直流電源装置          1台



        通信アダプターには接続用通信ケーブルがついています



         アレイシリーズ価格表

         Cell Charger 取扱説明書







          充放電システム セット価格体系表







アイテム





1セット





2セット





3セット





4セット





本体





3710A



1台

2台

3台

4台





3644A



1台

2台

3台

4台



アダプターキット



3313PC



1本

1本

1本

1本





3314PC



2本

4本

6本

8本





5VDC電源



1本

1本

1本

1本





ソフトウェア



1式

1式

1式

1式





合計



128,800円

223,600円

318,400円

413,200円





    *上記は負荷装置3710A(150W)と電源装置3644Aを組み合わせた場合です。



        3711A(300W)をご希望の場合は別途御見積もりいたします。



    *お手持ちのアレイ負荷装置、電源装置の機能の拡張に使っていただけるよう



     ソフトウエア単体(30,000円)でも販売しております。
