ハーフサイズ プロセス用pHモニター



 PC-100 / PC-110









ハーフサイズ導電率モニター同様、このシンプルなpHモニターPC-100シリーズは様々な水処理





工程で使用するために、pH電極専門メーカーのハミルトン社のプロセスpH、ORP電極を採用、





測定が難しい条件でも正確で安定したpH測定を簡単に行えるようにしています。





また電極の取り付けはコネクターによるワンタッチ着脱式とし、電極の消耗、不具合時の交換を





容易にしています。また温度計は別とすることで、電極のみを消耗品としています*1。





  *1. 設置条件により温度計内臓が必要な場合、同じ種類の電極で温度計内臓モデルを



    指定できます。









その他モニター特徴





 モニターはpH、ORP測定機能以外に、アナログ信号を任意の数値で表示したり、4-20mAで





 絶縁出力する、接点を使用して警報を出力する機能を持っています。





   関連資料



      PC-100, 110 簡易設定フロー図



      PC-100, 110 表示機能設定フロー図







主な用途





 ・希釈された薬品のpH測定



  例:製造装置に付帯する希釈装置の希釈溶液pH管理、食品、農業で使用される希釈薬品のpH



    管理、廃液排水のpHの監視、制御に使用します。



   (水槽の場合は浸漬用ホルダーを使用し測定することができます)







 ・高い温度、殺菌がある工程でのpH測定



  例:定置洗浄中のpH管理、高い温度でのpH測定が必要な工程、また電極の高温殺菌が



    必要な工程で使用します。









主力は3種類の電極





   市水、放流水などを測定 イージーコントロール電極



   高温下で安定した測定 イージーファーム電極



   硝酸ナトリウム溶液などの化学薬品に対応 ポリライトプラス電極



   (目詰まりしやすい工程にも対応します)



   ● 具体的なモニターと電極の組み合わせ紹介はこちら





   *測定がうまくいかないなど、pH測定に関して質問ご相談がありましたらお気軽に



    お問い合わせください。









外部インターフェース





 PC-100では4-20mA絶縁アナログ出力を1つ、PC-110ではそれに加えてリレー接点を一つ持ち



 ます。









測定精度管理(保守)





 pH電極、ORP電極は長期の使用により感度、ゼロ点が変化していきます。これを補正し正確な



 pH測定を行えるようにするためNISTトレースの取れたハミルトン社のpHバッファー液を使用し



 ます。



  NISTトレース校正用pHバッファー液:ハミルトン社デュラキャル













・用途に合った組み合わせ



 モニターの選び方







用途





機能



モデル



価格



 測定値を外部に出力する。





 4-20mA出力x1付き



PC-100



50,000円



 測定値を外部に出力する。



  警報機能を用いて外部機器を制御する。



  信号は接点になります。





 4-20mA出力x1付き



 警報接点x1個



PC-110



59,000円







 センサー取付方法、センサーの選択







プロセスの条件





設置のための条件



電極ホルダー選定



取り付け方式



電極モデルと価格



ホルダーと価格

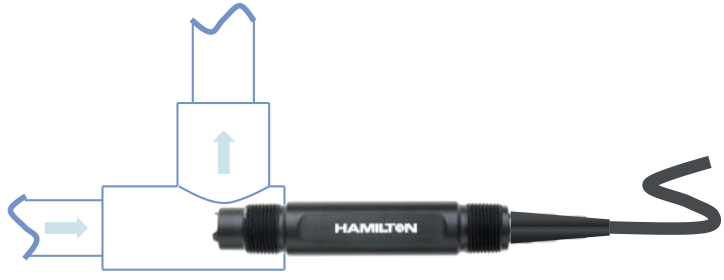

 配管直接取り付け

温度センサー内蔵pH電極





 配管に電極取り付け用の



 メネジ(3/4NPT)を設け



 てください。





 無し



 電極図面





 NPT3/4



 ねじ込み式



 インクトロードN75FC10



 付属ケーブル長10m



 価格 178,900円





無し



 配管直接取り付け



 電極と温度センサー分離式



 消耗品のpH電極のみ交換



 できるため、経済的です。



G1ネジ



配管部分は付属しません





 PVC配管にTを用意し、



 取り付け部はG1メネジに



 します。





 G1ホルダー



 ネジ取り付け



 ホルダー図面



 G1ネジ



 汎用電極



 イージーファームプラス



 電極図面



 価格表







 懸濁、排水、薬品系



 ポリライトプラス



 電極図面



 価格表





 共通仕様



 電極ケーブル長 5m



*温度センサーはホルダーに付属

 します。



*温度センサーケーブル長:5m





価格表参照



G1セルホルダー



<付属品>



温度センサー



電極ケーブル



G2ネジプレハブジョイント



配管部分は付属しません





 PVC配管にTを用意し、



 プレハブジョイントで取付



 けます。





 G2ホルダー



 プレハブジョイント



 取り付け



 ホルダー図面



 T寸法一覧



 G2



 プレハブジョイント



お問い合わせ





タンク、貯水槽取り付け





 タンク、貯水槽の上面から



 センサーを差し込む為、



 開口部が必要です。



 センサーホルダーを支える



 支持部品を取り付けるスペ



 ースが必要です。





 電極浸漬ホルダー



 ホルダー資料





 ホルダー支持L型



 部品よりホルダー



 を取り付けます。



 汎用電極



 イージーファームプラス



 電極図面



 価格表





 懸濁、排水、薬品系



 ポリライトプラス



 電極図面



 価格表





*温度センサーはホルダーに付属

 します。



*ホルダー付属モニター接続ケーブル

 は5mです。





価格表参照



浸漬ホルダー



<付属品>



温度センサー



ホルダーモニター

間用ケーブル









屋外設置用ボックス





特徴





型式





価格



外観



屋内設置用のPC-100,110を屋外に設置するためのIP65



収納ボックスです。



電源、アナログ接続用端子台を持ち、安全に設計されて



います。



詳細についてはお問合せください。





MS-DO-D-11-PC



91,700円













校正用バッファー液



           ハミルトン社デュラキャル







資料 (PDF)



   PC-100取扱説明書



   PC-100図面



   PC-100配線図



   プロセス取り付け電極ホルダー仕様書



   浸漬型電極ホルダー仕様書



   価格表







仕様



型式





スタンダードモデル


PC-100







リレー付きモデル


PC-110





 水処理設備や排水処理設備の



 測定監視用として





 1回路リレー出力を備えたプロセス制御用



 として



測定範囲と精度



pH



-2.00~16.00pH、±0.01pH(±1Digit)



ORP



-1999~1999mV、±0.1%(±1Digit)



温度



-30.0~130℃、±0.2℃ (±1Digit)



mV



-2000~+2000mV、±0.1%(±1Digit)



mA



0.00~20.00mA、±0.1%(±1Digit)

測定単位表示



メインモニターとして : pH、mV



セカンドモニターとして



 pH、mV、μS/cm、mS/cm、MΩ・cm、mg/L、ppm、℃、F、%、 mA、単位なし





温度補償



25℃自動温度補償 手動設定



入力インピーダンス



≧1012Ω



表示器



LCD表示器



アナログ出力



絶縁型DC0/4~20mA 最大負荷抵抗500Ω





設定





接点



---

最大240VAC AC0.5A



作動



---

Hi/Lo 1点リレー出力



作動温度



0~50℃



保存温度



-20~70℃



供給電源



100~240VAC±10% 50/60Hz



取付



パネル取付



外形寸法



48×96×110mm(H×W×D)、1/8DIN



パネルカット寸法



44×92mm(H×W)



重量



0.25kg



標準価格



50,000円-

59,000円-



       付属品:本体、パネル取付用クリップ 2個
